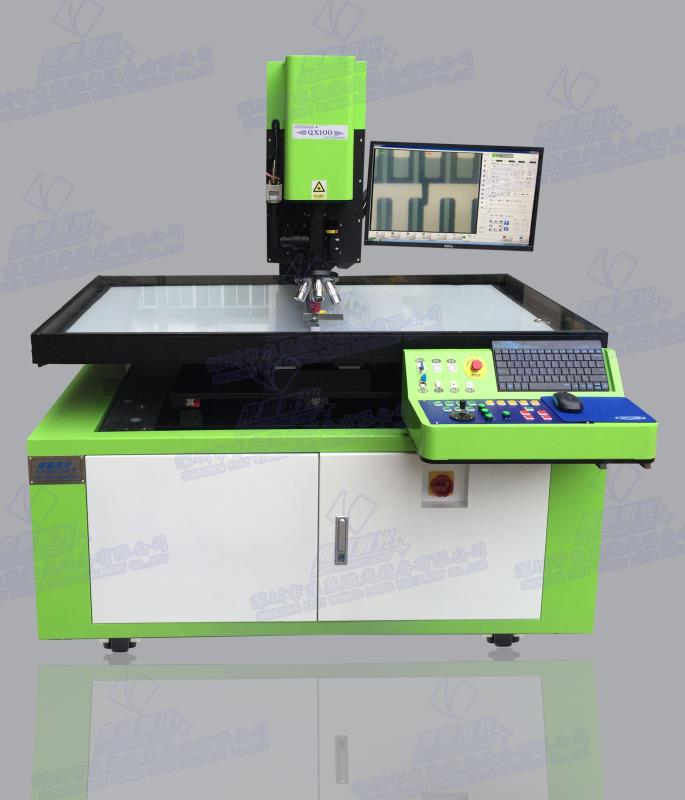

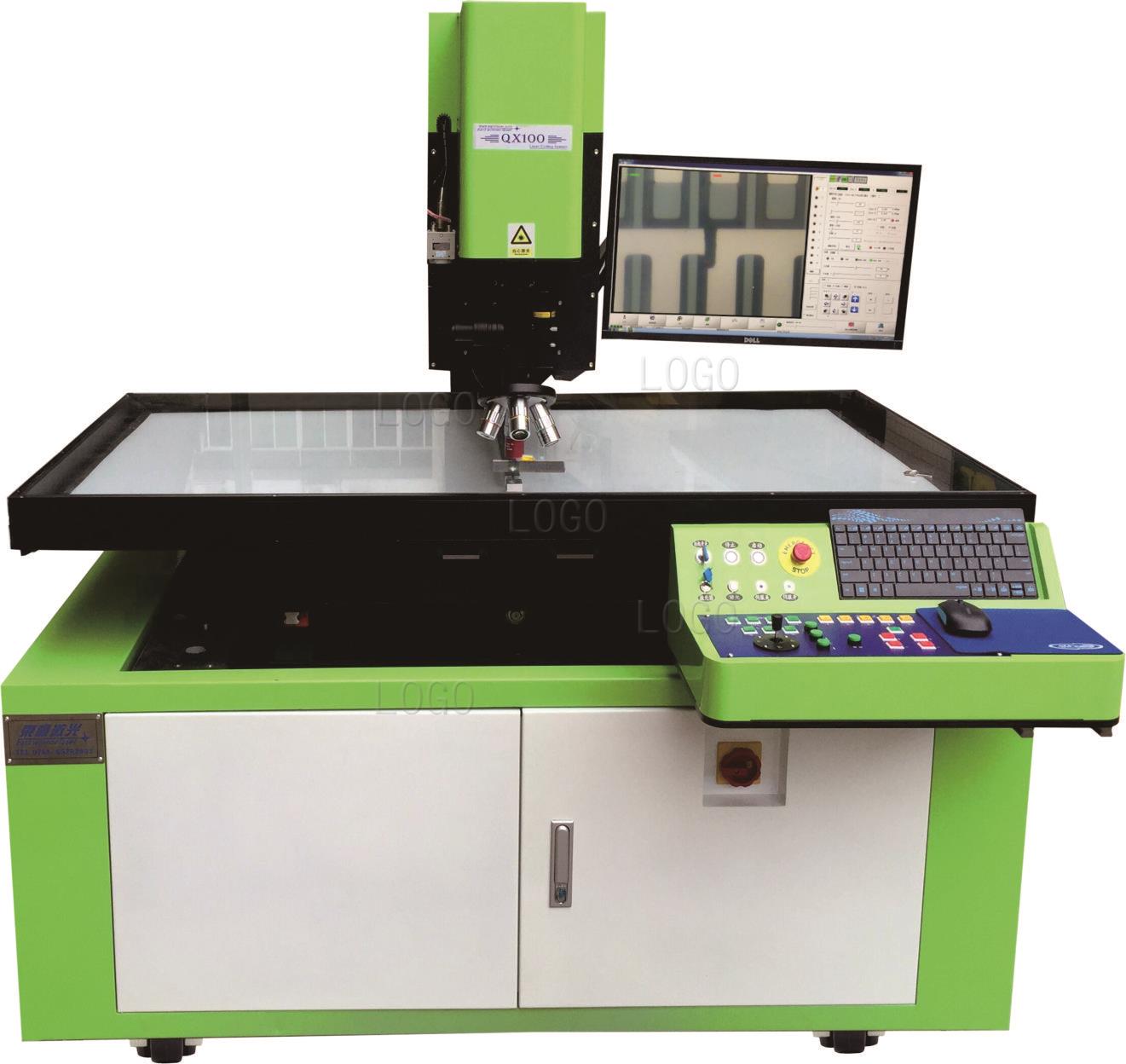

項目

主要參數

備注

鐳

射

系

統

激光類型：LD LASER （美國進口）

型號：DY LASER-20MW

波長：1064nm IR/GR（波長可選配）

脈寬：8ns

頻率：0-20Hz

最大能量輸出：30uj

輸出參量穩定性：±10%

光斑大小：正方型/長可調

最小光斑：2.5um*2.5um（50倍物鏡狀態下）

光斑尺寸調節范圍：50X  MAX-24um*24um

Min-2.5um*2.5um

20X  MAX-60um*60um

MAX-3um*3um

顯

微

成

像

系

統

型號：ewin lens - 4

成像透鏡：IR/GR增透膜

物鏡：5X（APO）、10X（APO）、20X（NIR）

50X （NIR）

物鏡切換：電動

CCD品牌 ：日本日立

CCD像素：200萬取像

顯示器：17寸 1920*1080

圖像采集卡品牌及型號 ：麥恩

軟

體

系

統

控制功能：

1.激光能量、頻率、波長切換、光斑大小調節及儲存

2.工作臺移動、加工狀態參數顯示

3.顯微鏡頭切換控制

4.儲存200種加工用參數

5.電腦： 技嘉主板 硬盤0G  4G內存 intel   CPU E5200

機

架

結

構

材料：鈑金鋼架

外觀尺寸:L1560mm*W1400mm*H1700mm

工作臺尺寸：890mm*1540mm

XY軸行程：1200mm*630mm

Z軸行程：100mm

XYZ軸移動速度：高速≥10mm/s 低速：2mm/s

手動微調：0.25mm/260度

XYZ軸移動精度：±0.02mm

XYZ軸微調部分：脈沖手搖輪

平臺表面：墊高強度玻璃

XY馬達：松下伺服電機

Z軸馬達：松下伺服電機

Z軸導軌：無油導軌

運動控制卡品牌及型號：固高

導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿

外觀油漆著色：灰帶/青綠色 光油（無塵型）

懸梁架構：大理石結構

顯示器固定座 ：可調節前后擺動

減震：氣墊懸浮

電

氣

部

分

操作鍵盤功能：

1、4個顯微鏡頭切換按鍵

2、快慢4擋位切換

3、XYZ軸粗調、微調

4、照準光源亮度調節

5、啟動電源開關

6、啟動按鈕

7、激光能量補嘗旋鈕（帶有保護蓋）先配

8、急停

帶有安全斷電光

選配

正門右上方異常急停開關及報警燈

輸入電源：單相交流220V  50-60Hz 10A
