本機器適用于IPS、TFT、OLED系列液晶面板，亮點亮線修復，適用面板尺寸最大85寸。修復不良現象：亮點、暗點、斷半線、豎彩線、豎彩黑線、單豎黑線、雙豎黑線等。

產品圖片：

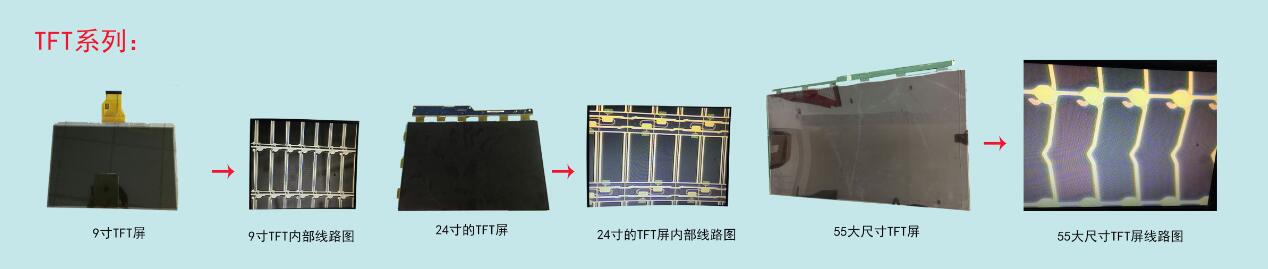

樣品圖片：

最大可修到85寸的

主要用途：

所述的光學檢查中的電性檢查，只能消極地找出像素缺陷的位置，而激光 修補的目的，是進一步地希望能將有缺陷的部分加以改正，使原本篩選出來要丟棄浪 費的產品，修補成可接受的產品。以目前可以接受的產品標準，首先是絕對不能有線 缺陷；其次，目前許多產品有“無亮點保證”，因此也不能有像素是一直發光的亮點， 但可以某種程度地接受少數暗點。所以激光修補的對象，是以線缺陷和亮點為主。

激光修補的方式：

熔接：在有二層金屬相互重疊的跨越之處，以適當能量和波長的激 光，可將金屬化開而熔接在一起，使兩個原本不相連的電極形成短路。在設計時需考 慮重疊面積的大小與其和周邊其他金屬的距離。在單層金屬布線之外，以適當能量和 波長的激光，可將金屬化開而切斷原來的布線。在設計時需要考慮寬度的大小與其和 周圍其他金屬的距離。

一般項目

工作限高50 mm （含）以下

工作限重20公斤

外型尺寸2100 x 1600 x 900 (mm)

機器重量2000 公斤 （含）以下

● 適用LCD面板尺寸1700 x 1400 mm (65寸屏以內修復)

● 點(3umX 3um), 線(長3umX125um ), 塊 (125um X 125um), (修補放大比率 20倍)

●光閘紅光與紅框雙重顯示

●光閘尺寸、鏡頭倍率及雷射功率參數儲存與選用

●開放式XYZ軸光學尺，可精確定位

●工作臺具備震動隔離

● 無熔絲保護斷路器保護

● 安全設備不尋常的緊急停止

● 工作環境溫度 21℃+ / -2℃

● 工作環境濕度 55 ± 5％RH

雷射系統

雷射類型Ewinlaser ND:YAG.

波 長1064 / 532 nm 雙波長

輸入功率30mJ(532 nm).

鏡頭x2, x10(觀察), x20, (修補、 LCD 專用)

操作模式Auto .

調整差質Within ± 10μm.

光束模式長型 / 方型及θ角± 45 °旋轉、可調

工作平臺

工作平臺尺寸1650 mm X 1400mm

XY軸移動範圍1600 mm X 1350 mm

XY軸移動速度over 50 mm/second

Z軸移動範圍80 mm

操作模式XYZ 軸四段電控

顯像系統

電腦系統機架式電腦、影像擷取卡、顯示卡、軸卡

顯示器17 吋 LCD 顯示器（含）以上

取像機CCD watec WAT-221s.NTCS.jvc

放大倍率75、364、750、1820.

光源可調，同軸光源與光班光源及 LED 背光模組

顫噪控制系統

1、微動手臂

2、微量注射器

氣電規格

輸入電源：AC單相220V，50 ～ 60HZ，10A
