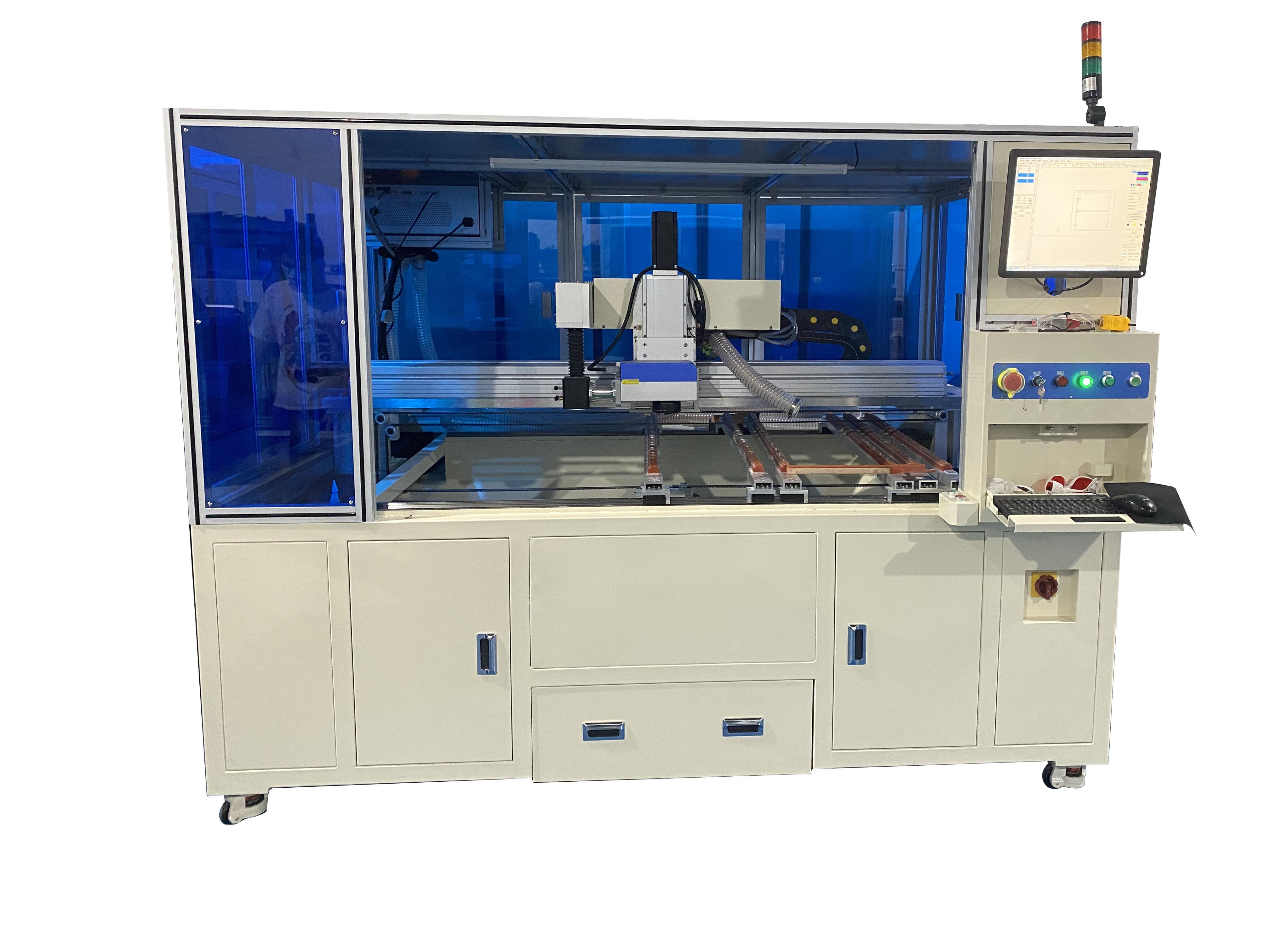

大幅面厚玻璃激光切割鉆孔機
該設備采用高能量高精密激光對玻璃材料進行切割、鉆孔。高清影像對位及專業定制化的操作軟件控制系統，使生產效率更高，重復定位更精確，操作更簡單。該設備目前已在儀器儀表玻璃、光伏玻璃、手機玻璃、醫療儀器、車載顯示，面板顯示玻璃等行業得到非常廣泛的應用。
立即咨詢1.設備功能簡介
1.1、產品介紹
該設備采用高能量高精密激光對玻璃材料進行切割、鉆孔。高清影像對位及專業定制化的操作軟件控制系統，使生產效率更高，重復定位更精確，操作更簡單。該設備目前已在儀器儀表玻璃、光伏玻璃、手機玻璃、醫療儀器、車載顯示，面板顯示玻璃等行業得到非常廣泛的應用。
1.2 產品特點
激光非接觸式加工，對產品無硬力損傷；不用水冷卻加工，環保無污染；沒有耗材，支持7*24小時運作，長期使用穩定性好；加工速度快，效率高，崩邊小，耗電低。
1.3 本設備主要由大理石機架鈑金、運動龍門模組、真空吸附平臺、CCD對位機構、面板放置治具、激光系統、人工卸料平臺、電控系統等組成。
3．設備主要技術參數表
|
項目 |
主要參數 |
備注 |
|
鐳 射 系 統 |
激光類型：DP LASER |
|
|
型號：DY LASER-50GR |
||
|
波長： 532NM GR（高級光學簿膜專用） |
||
|
頻率： 150KHz |
||
|
最大能量輸出：35W |
||
|
輸出能量穩定性： ±5% |
||
|
光束質量：M2＜1.3 |
||
|
LD模塊壽命：＞10000H |
||
|
顯微成像系統 |
型號：ewin lens - 1 |
|
|
成像透鏡：IR增透膜 |
||
|
CCD品牌 ：東贏定制品 |
||
|
CCD像素：30萬取像（視野范圍：6.4mm*4.8mm，解析度：5um） |
||
|
顯示器：17寸 1920*1080 |
||
|
圖像采集卡品牌及型號 ：麥恩 |
||
|
軟體系統 |
控制功能： 1.激光能量、頻率、脈寬調節儲存 2.工作臺移動、加工狀態參數顯示 3.顯微成像調整 4.儲存100種加工用參數 |
|
|
5.電腦： 標準4U工業機箱，帶300W ATX 工業電源，i5CPU-3470，內存 4G DDR3，硬盤500G 1T串口硬盤。 |
|
|
|
機 架 結 構 |
材料：大理石+鈑金鋼架 |
|
|
外觀尺寸:L2200mm*W2000mm*H1120mm（尺寸可以定制） |
|
|
|
工作臺尺寸：1000mm*900mm |
|
|
|
XY軸行程：1000mm*900mm |
|
|
|
Z軸行程：80mm |
|
|
|
XYZ軸移動速度：高速≥10mm/s 低速：2mm/s 手動微調：0.25mm/260度 |
|
|
|
加工速度：500mm/s |
|
|
|
加工深度：≤1.5mm |
|
|
|
XYZ軸移動精度：±0.008mm |
|
|
|
|
||
|
平臺表面：高潔度切割專用鋁板真空吸 |
|
|
|
XY軸馬達：線性馬達 |
|
|
|
運動控制卡品牌及型號：固高 |
|
|
|
導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿 |
|
|
|
外觀油漆著色：灰帶/乳白色 光油（無塵型） |
|
|
|
電 氣 部 分 |
操作鍵盤功能： 1、安全光柵 2、CCD照準光源亮度調節 3、啟動總電源開關 4、運行啟動按鈕 5、急停開關 |
|
|
安裝環境 |
輸入電源：單相交流220V 50-60Hz 10A |
|
|
溫濕度：25℃±1℃，60% |
|

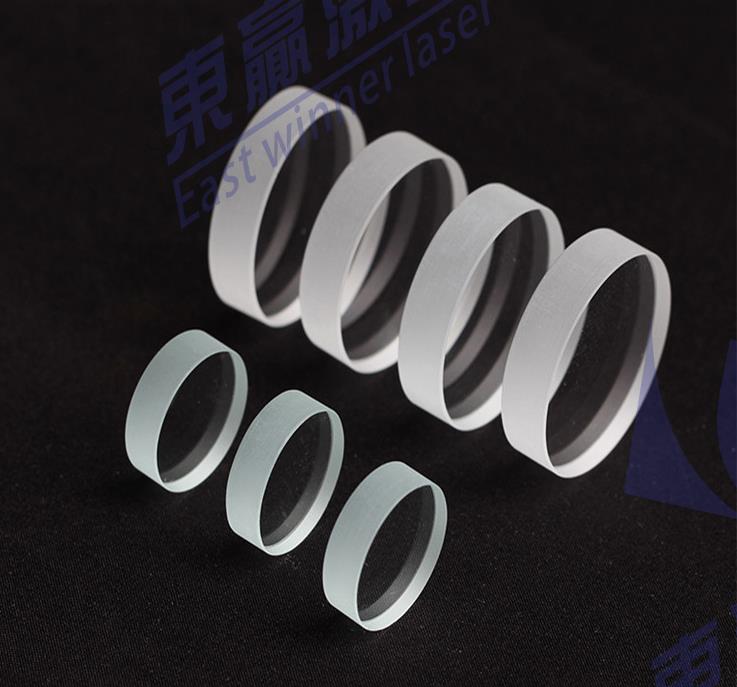

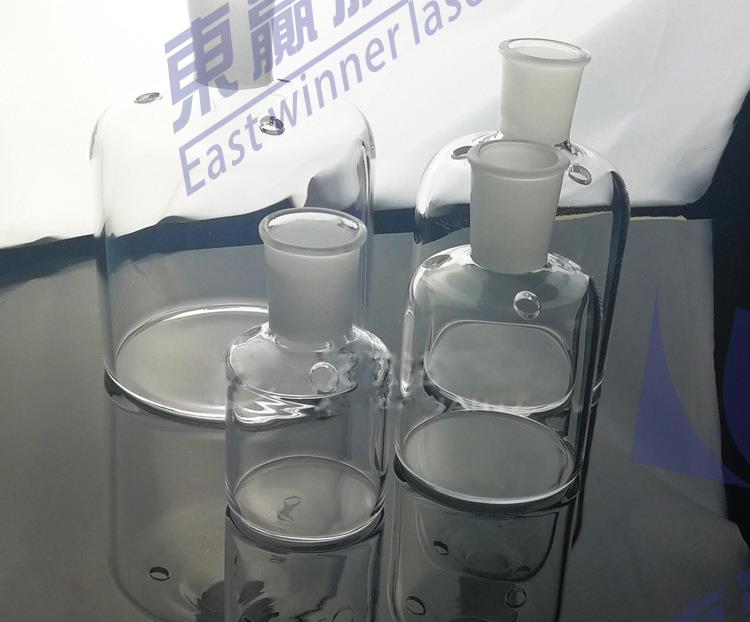

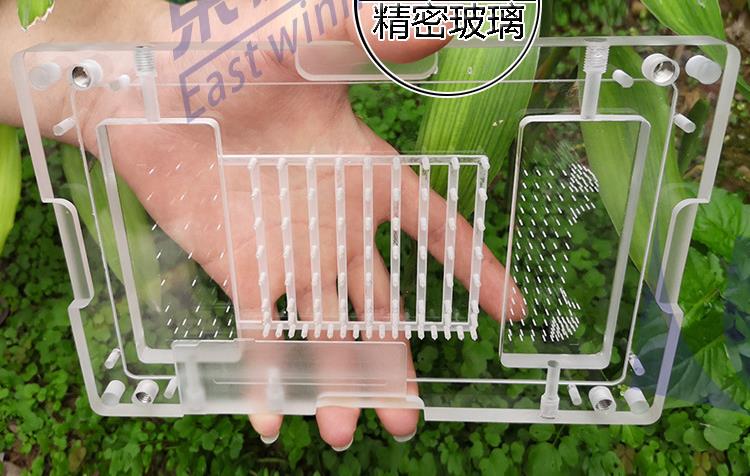

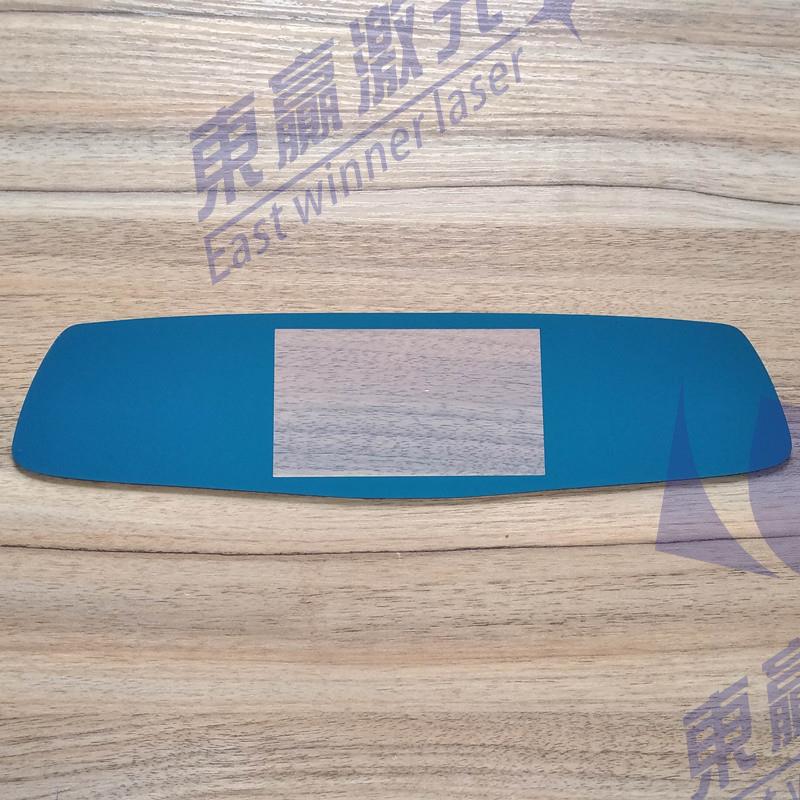

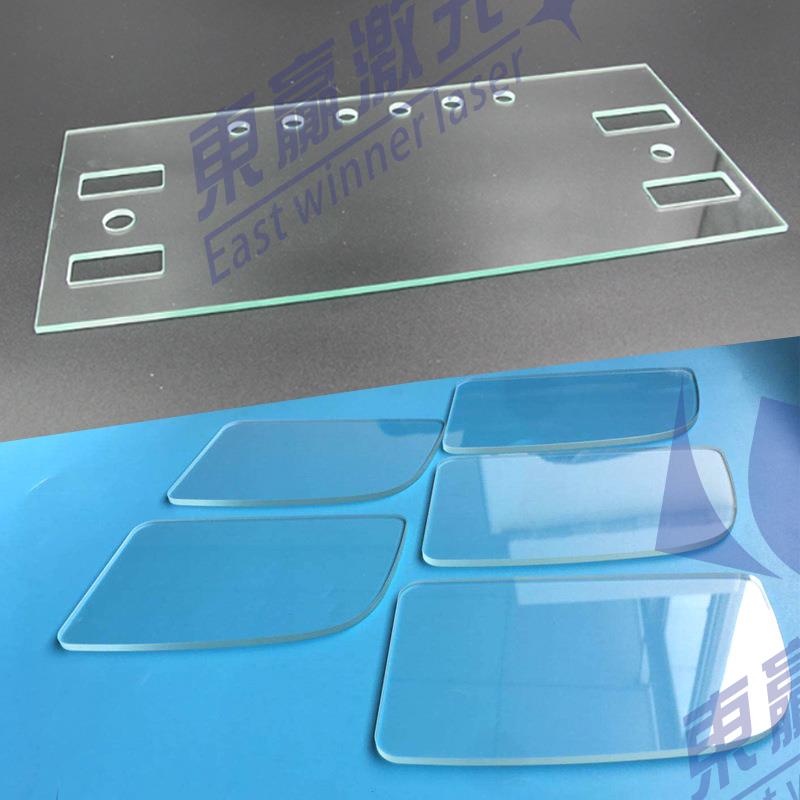

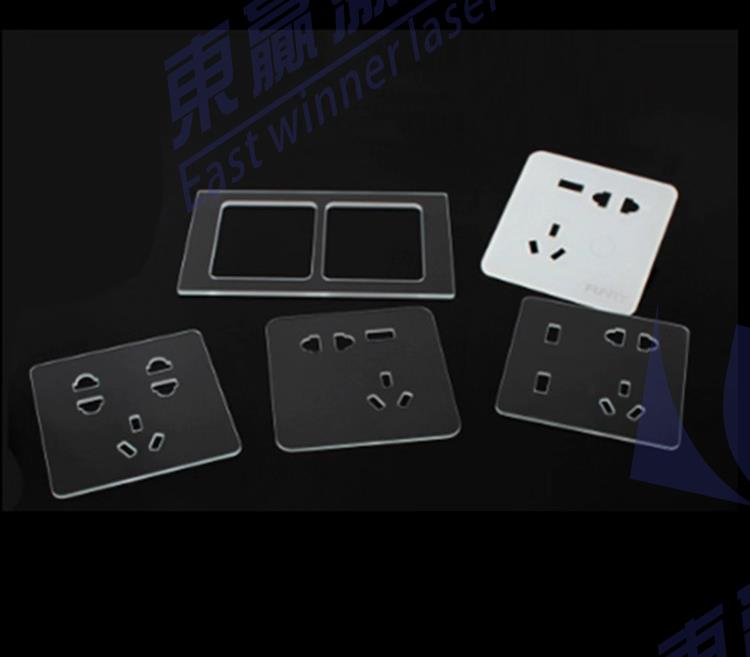

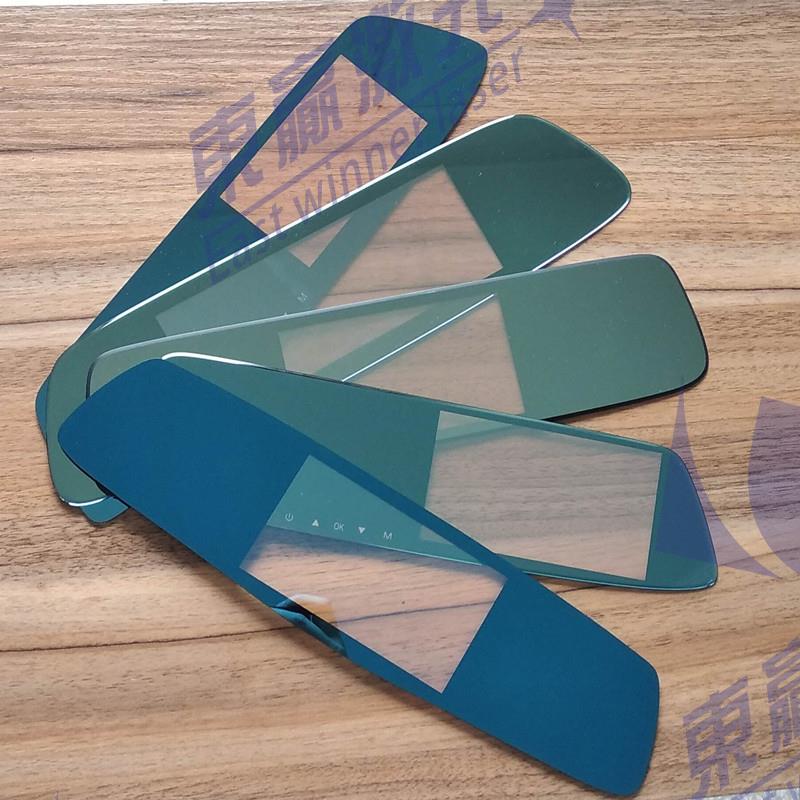

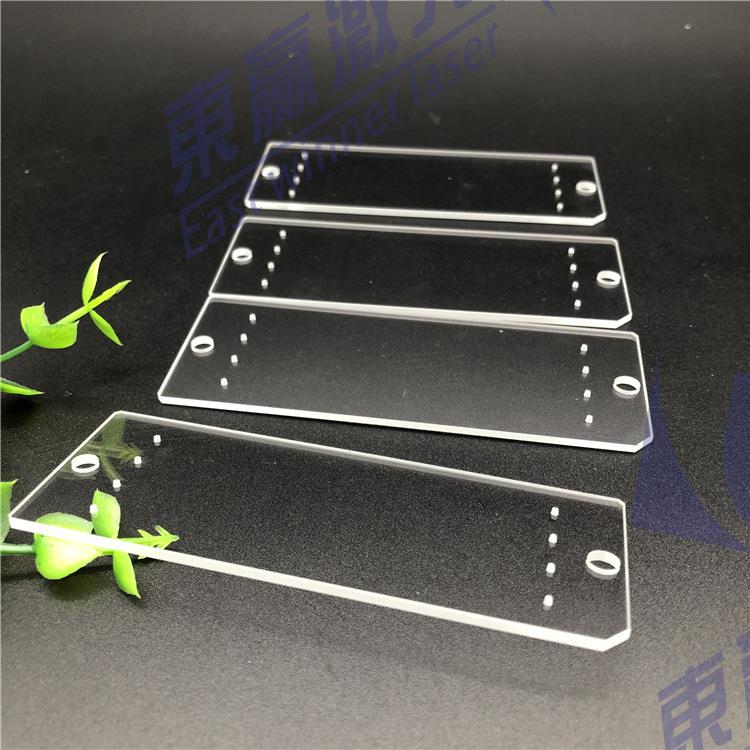

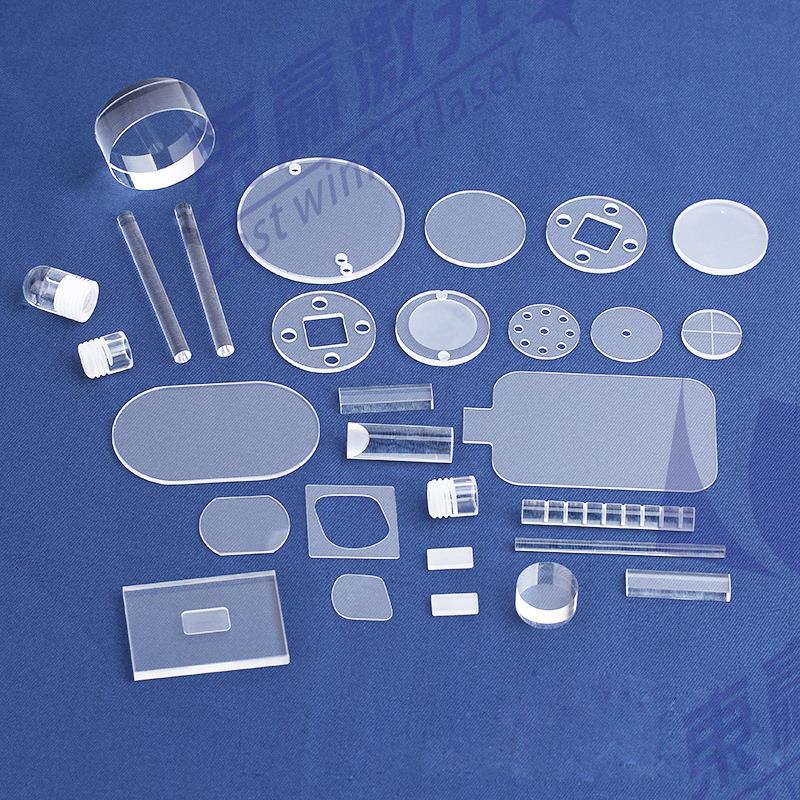

4．行業應用樣品展示
4.1
